​3000W太阳能离网发电系统

工程概述和设备说明

前言：并网只有连接国家电网，不能达到自发自用这个理想效果，所以要求自发自用，只有使用太阳能离网发电系统，逆变一体机有市电互补自动转化的作用

1、工程名称

  3000W离网系统

2、地理位置（经度、纬度、环境状况、气候条件、风力状况、阳光资源等）

3、气象资料

属暖温带半湿润季风气候，四季分明，夏无酷暑，冬无严寒。年气温14℃，年日照时数为2284至2495小时，日照率52%至57%，年均无霜期200至220天，年均降水量800至930毫米，雨季降水量占全年的56%。气候资源较为优越，有利于农作物生长。主要气象灾害有旱、涝、风、霜、冻、冰雹等。气候特点是：四季分明，光照充足，雨量适中，雨热同期。四季之中春、秋季短，冬、夏季长，春季天气多变，夏季高温多雨，秋季天高气爽，冬季寒潮频袭。



一、 方案设计

（一）用户负载信息

3000W负载

（二）系统方案设计

根据用户要求，本方案为光伏离网系统

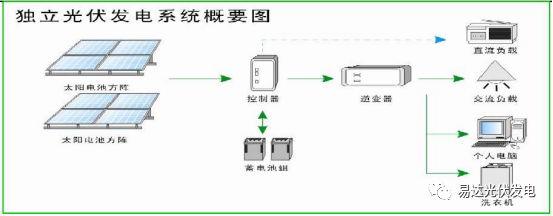

本系统是一个离网系统，其原理如下图所示：





1、太阳能电池板方阵的设计（查询安装地区逐月辐照强度随倾角变化规律、倾角计算、支架设计或选取、电池板容量计算、电池板型号选择及数量确定并列出基本技术参量表、布局）



所选电池板的基本技术参数如下所示:

太阳电池种类	单晶太阳能电池板
太阳电池生产厂家
太阳电池组件生产厂家
太阳电池组件型号	YH-200W
指标	单位	数  据
峰值功率	Wp	150
开路电压（Voc）	V	43．2
短路电流（Isc）	A	8．8
工作电压（Vmppt）	V	28．5
工作电流（Imppt）	A	8．1
尺寸	mm	1580*808

产品说明：

1）.产品由72片多晶电池片串联而成

2）.接线盒：预装连接线

太阳能电池工作环境：

1）. 阳光下无遮挡之户外环境

2）. 工作温度：-40℃-+90℃

太阳能电池标准测试条件：

光照强度：1000W/M2，25℃，AM1.5

太阳能电池产品主要结构及材质：

1）. 钢化玻璃

2）.抗紫外线、耐变黄、高透明EVA胶（固态胶水）

3）.电池片（晶体硅，单晶或多晶）

4）.包边框

2、蓄电池组的设计（容量计算、安装地区户用电压情况、蓄电池型号选择、数量确定、布局）

在系统中储能主要靠胶体蓄电池，

蓄电池的容量为1600AH，就12V200AH胶体蓄电池8块

电池型号选择的6-YH-200。

12V200AH参数：

1）.电压

浮充电压：20℃条件下 13.38—13.80V/unit，温度调节系数为－18mV/℃/unit

均充电压：14.28—14.52V/unit

最大充电电流：0.20C₁₀A。

2）.产品基本参数

产品基本参数	额定 电压 V	额定容量 Aｈ	长 L	宽 W	槽高	总高	电池 质量 ±2%Kg	输出结构尺寸
	12	200AH	522	240	219	244	53

3）.电池主要电性能参数

电池主要电性能参数	放电时间
	10＇	30＇	1h	3h	5h	8h	10h	20h
	301.0	162.9	112.9	48.5	32.0	23.0	20.2	10.1

4）.长时放电容量(Ah)

型号		C24	C48	C120		C240
		Uf=10.8V	Uf=11.1V
200AH	200		250		310	345

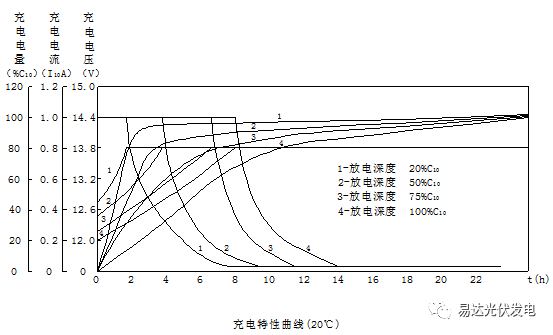

5）.充电特性曲线

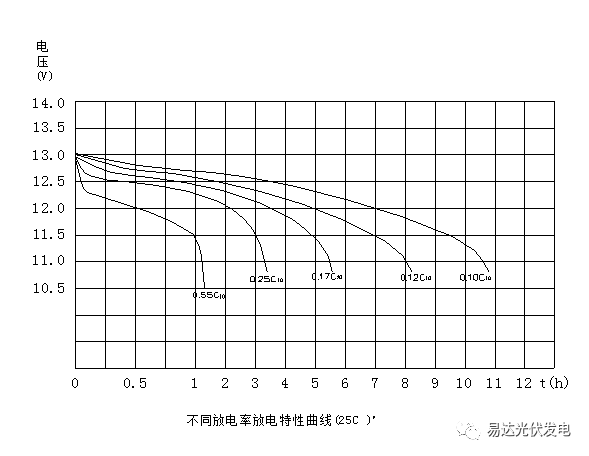

6）.不同放电率放电特性曲线

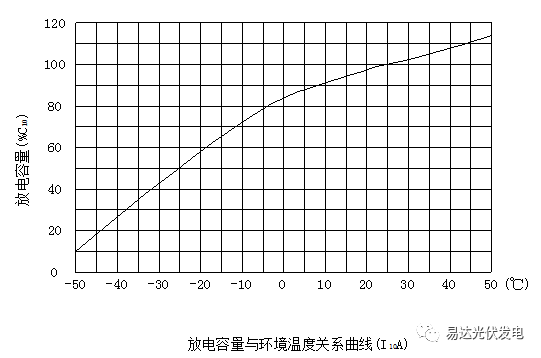

7）.放电容量与环境温度关系曲线

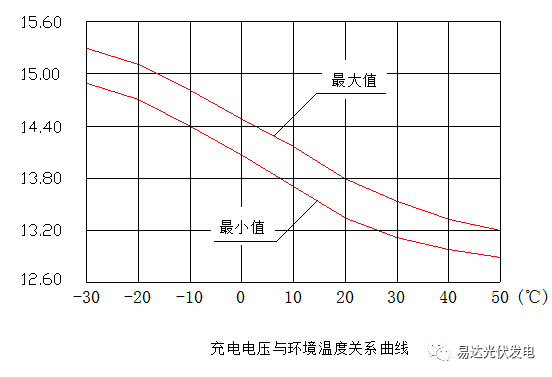

8）. 充电电压与环境温度关系曲线

9）.安装说明；

电池安装：

（1）.一般情况下电池串联使用，若电池必须并联使用，并联不宜超过二路。

（2）.电池安装时其间距大于3cm,且避光、热、通风良好。

（3）.安装前去除一切个人金属物件（手机、项链等）。

（4）.应使用绝缘工具，绝缘手套。

（5）.电池上不可放置金属工具及硬物件。

（6）.注意电池极性，谨防反接。

充电方式：

（1）.浮充使用的充电方式：一般采用恒压限流，具体数值：25摄氏度时。NP型2025~2030V/单体；GM型2.23~2.25V/只；NM型2.36~2.40V/只。点了显得在0.2A（C:表示电池的额定容量）以下。当温度高于或低于25摄氏度时，浮充电压应校正，校正系数为-3mv/摄氏度  单体。

（2）.循环使用的 充电方式：采用恒压限流方式，电流限定在0.2CA以下，25摄氏度时恒压值；NP型2.4V/单体，GM型2.35V/单体。当温度高于或低于25摄氏度时充电电压值应校正，校正系数为-4mv/摄氏度  单体。

（3）.均衡充电：

均衡充电采用先横流，后按NP型2.4V/单体，GM型2.35V/单体恒压充电，充电时间取决于放电深度。

（注；在浮充运动中，当一组电池中出现了个别电池的浮充电压低于2.2V/CELL方需均衡充电。）

（）4.补充充电：

蓄电池在运输和储存过程因自放电将损失一部分容量，若储存的时间过长，在投放使用前进行补充电。如果存储的时间在6个月~1年在恒压2.25V/单体条件下充电3天。

如果储存的时间为1~2年，在恒压2.30V/单体的条件下充电3天。

注意事项：

电池在过充时可能益处含氢的爆炸性气体，应远离火源。

（1）.电池因摔破等原因，使电池内酸液溅到皮肤、衣服上时，立即用大量自来水冲洗。

（2）.不可用任何有机溶剂清洁电池。

（3）.每2个月巡检一次电池，如发现落后电池应及时均衡充电仍落后，须更换同种型号新电池，如发现个别电池温度过高（高于5~10摄氏度），应立即更换新电池。

（4）.废电池应回收利用，不得随地弃置。

3逆变一体机的设计（型号及主要参数）

型  号 YH-ZH-3000			3KW
额定容量			3000W
输入Input	电压		145～275VAC
	频率		40～60Hz
输出Output	电压		220VAC±3%
	频率		50±1Hz
	波形		正弦波(失真度≤3%)
	效率		≥80%
电池			48VDC
控制器工作电流			MAX 60A
充电电压			逆变有限无充电
太阳能输入电压			48-72V《开路》
浮充电压			-
过压保护			-
太阳能输入/输出			-
工作模式			太阳能优先/市电优先
监控			RS232监控接口，可监控输出、输入电压、频率、电池、负载、温度
转换时间			≤2ms
过载			过载120%10正常工作, 150%10秒种
过放			过放逆变关机后，电池的泄放电流小于100uA
保  护			短路、电池高低压保护 （42V～60V）
报警声			市电刚中断有连续的6声报警（报警后处在无鸣工作状态）
			当电池电压接近关机点时，报警声由慢到快，直到逆变器关机
显示屏LCD			显示：市电工作电压，输出工作电压，工作频率，负载情况；电池容量
控制器显示LED			显示太阳能充电、电池电流
环境		噪音	≤45dB
		温度	0℃～40℃
		湿度	10%～90%（无凝结）
重  量(kg)		净重(kg)	30KG

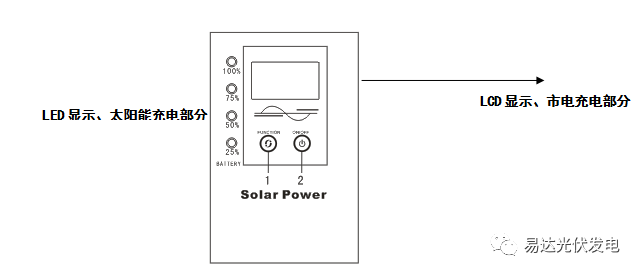

1）、控制逆变器一体机

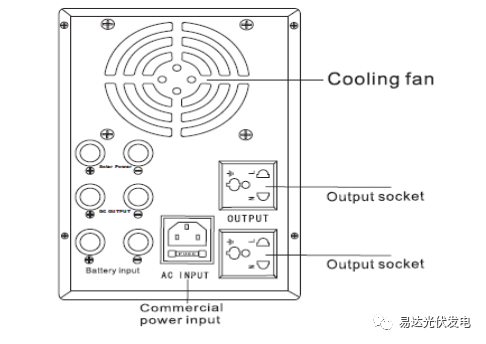

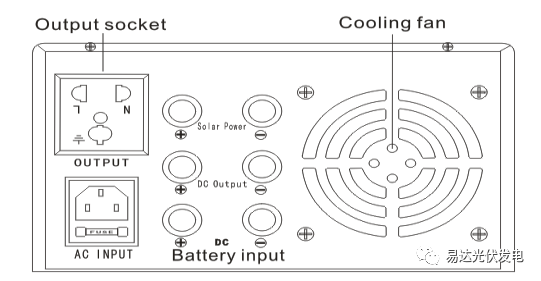

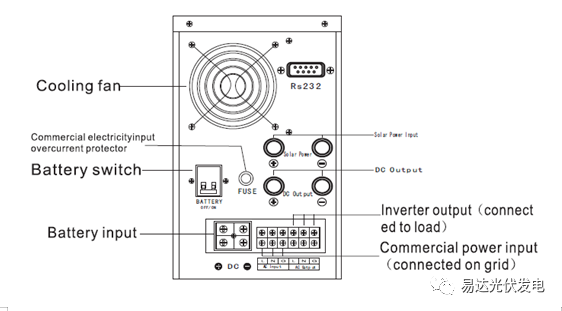

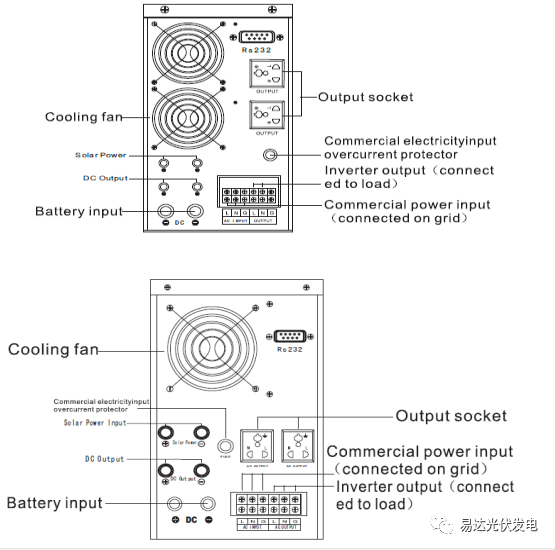

 2）、控制逆变一体机后板接口



2）使用说明

1）、前面板LCD及电量显示说明

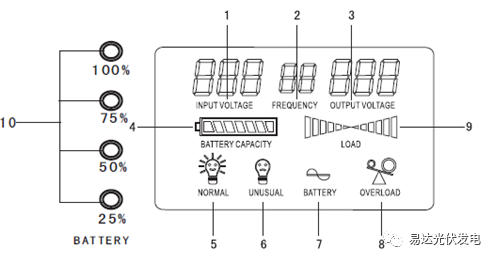

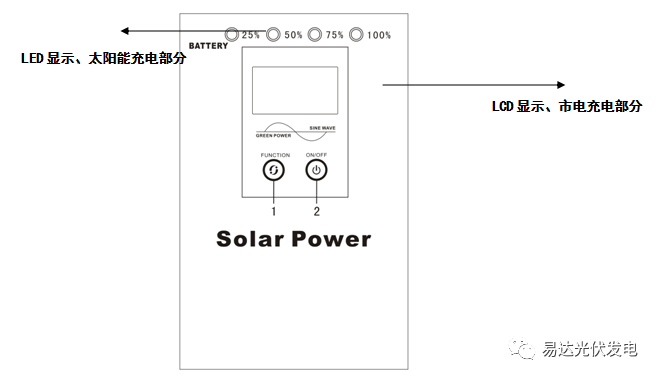

前面板电量显示示意图

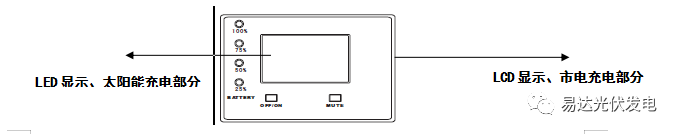

如图所示：（LCD为市电部分、LED为太阳能部分）

1.市电输入状态显示   2.频率显示   3.输出电压显示   4.电池容量显示（市电充电显示）   5.正常状态显示   6.异常状态显示   7.逆变显示   8.过载显示   9.负载使用率显示   10.太阳能充电显示（依次为25%、50%、75%、100%）

注：A、当DC优先时：

太阳能充电状态显示:当太阳能电量严重不足时，第一个LED灯（25%）会出现闪动；充电时，依次由25%至100%循环点亮。

B、当市电优先时：

市电对设备电池充电时，如图所示第4第一格会出现闪动，图标由右向左依次、循环点亮。

在关机状态下，太阳能会自动对设备电池充电。

2）逆控一体机使用说明：

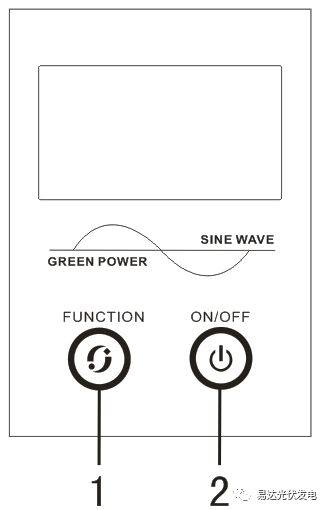

如图所示

1-1、静音开关键：持续按此键约1秒，听到提示音后进入静音状态（过载、电池欠压、异常情况等报警音例外）

1-2、开关机键：开机，持续按此键约3秒，听到提示音后进入开机状态。关机，持续按此键约3秒，听到提示音后进入关机状态。

1、开机步骤

2-1、将所有连接线按要求连接好，并将外接电池箱开关置于“ON”位置；

2-2、按下设备前面板POWER“ON”开关约持续3秒；

2-3、将用户市电输入开关置于“ON”位置；

2-4、等待约30秒待输出电压稳定；

2-5、依次接通负载；

2、关机步骤

3-1、断开所有的负载；

3-2、按一下前面板的POWER“OFF”键后关闭逆变器；

3-3、将输入开关置于“OFF”位置；

3-4、将外接电池箱开关置于“OFF”位置；

3-5、确定设备的所有开关、断路器已断开；所有指示灯熄灭，设备电源完全关段；

如在关闭状态下，逆变器会耗电，所以在不使用交流负载的情况下，请关闭逆变器主机。





















离网设备清单一览表

名称	生产厂商	型号	单位	数量
系统设计		--	项	1
组件		200Wp晶硅	块	15
逆控一体机		YH-96DC220-3KW	台	1
胶体蓄电池		12V200AH	只	8
组件支架		--	套	2KWp
光伏电缆		--	米	若干
电缆桥架		--	米	若干
安装服务			有
售后服务			有
合计总价			元

整个系统所有设备都包含在内。
