离网型光伏发电系统广泛应用于偏僻山区、无电区、海岛、通讯基站和路灯等应用场所。系统一般由太阳电池组件组成的光伏方阵、太阳能控制逆变一体机、蓄电池组、负载等构成。光伏方阵在有光照的情况下将太阳能转换为电能，通过太阳能控制逆变一体机给负载供电，同时给蓄电池组充电；在无光照时，由蓄电池给太阳能控制逆变一体机供电，再给交流负载供电。

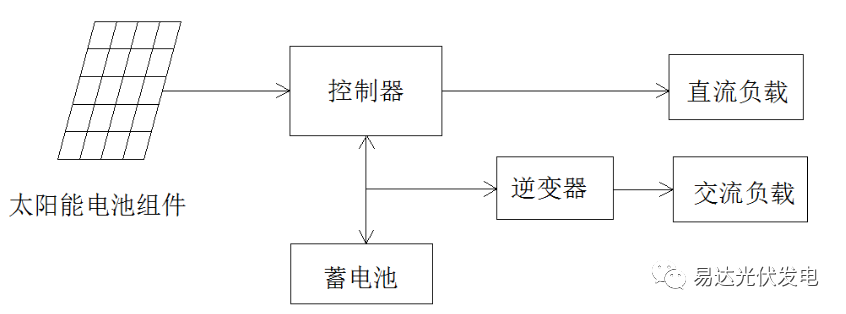

图1 离网型光伏发电系统示意图

(1) 太阳电池组件

是太阳能供电系统中的主要部分，也是太阳能供电系统中价值最高的部件，其作用是将太阳的辐射能量转换为直流电能；

(2) 太阳能控制逆变一体机

主要功能分为2部分，MPPT太阳能控制器和DC/AC逆变器，其作用是对太阳能电池组件所发的电能进行调节和控制，最大限度地对蓄电池进行充电，并对蓄电池起到过充电保护、过放电保护的作用。同时把组件和蓄电池的直流电逆变成交流电，给交流负载使用。在温差较大的地方，光伏控制器应具备温度补偿的功能。

(3) 蓄电池组

其主要任务是贮能，以便在夜间或阴雨天保证负载用电。

1、主要组成部件介绍

1） 太阳电池组件介绍

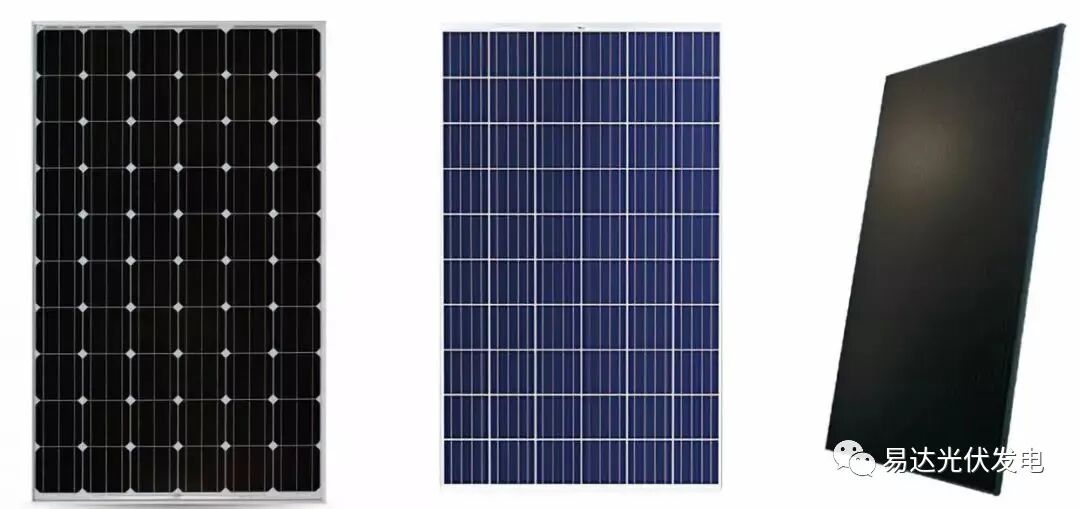

  单晶硅 Mono-Crystalline            多晶硅 PolyCrystalline                薄膜 Thin film

太阳电池组件是将太阳光能直接转变为直流电能的阳光发电装置。根据用户对功率和电压的不同要求，制成太阳电池组件单个使用，也可以数个太阳电池组件经过串联（以满足电压要求）和并联（以满足电流要求），形成供电阵列提供更大的电功率。太阳电池的发电量随着日照强度的增加而按比例增加。随着组件表面的温度升高而略有下降。随着温度的变化，电池组件的电流、电压、功率也将发生变化，组件串联设计时必须考虑电压负温度系数。

单晶硅组件效率高，平均效率为19%左右，价格比多晶贵10%左右，国内比较出名的厂家有隆基硅。

多晶硅组件效率稍低，平均效率为17%左右，同内比较出名的厂家有英利，天合，晶澳，尚德，昱辉等。

薄膜组件有很多种，铜铟镓硒CIGS薄膜电池，效率达19.6%；碲化镉CdTe薄膜电池效率达16.7%，硅基薄膜电池的效率为10.1%，主要生产厂家的汉能，尚越，龙焱等。

目前多晶硅约占65%的市场，单晶约占30%的市场，薄膜组件约占5%的市场，市场主流还是多晶硅组件。

2） 离网逆变器介绍

 古瑞瓦特HPS30KW三相太阳能离网逆变控制一体机，采用新一代的全数字控制技术，纯正弦波输出；太阳能控制器和逆变器集成于一体，方便使用；适用于电力缺乏和电网不稳定的地区，为其提供经济的电源解决方案，产品具有以下优势：

（1）控制逆变一体机：集成太阳能控制器和逆变器，连接简单，方便使用；

（2）效率高，效率达到95%以上，最大限度利用太阳能；

（3）可靠性高：逆变器采用工频设计，过载能力强，适应空调等冲击性负载；

（4）完善的保护功能：蓄电池过充过放保护和先进的蓄电池管理功能，延长蓄电池寿命，过载保护、短路保护等功能，保护设备和负载安全可靠运行；

（5）LCD液晶屏直观显示：光伏输入电压/电流，交流输出电压/电流，电池容量等多种工作运行状态参数监控。

（6）储能系统兼容铅酸蓄电池和锂电池，为用户提供多种选择。

（7）光伏充电，市电（油机）充电，混合充电等多种充电方式，蓄电池供电，市电供电等多种供电方式。

（8）支持多台逆变器并机，功率扩展方便。

3）蓄电池介绍

蓄储能电池及器件是太阳能光伏发电系统不可缺少的存储能电能的部件，其主要功能是存储光伏发电系统的电能，并在日照量不足，夜间以及应急状态下为负载供电。常用的储能电池有铅酸蓄电池，碱性蓄电池，锂电池，超级电容，它们分别应用于不同场合或者产品中，目前应用最广是铅酸蓄电池，发现最快是锂电池，从19世纪50年代）开发出来至今，已经有160余年的历史，目前衍生出来很多种类，如富液铅酸电池、阀控密封铅酸电池、胶体电池，铅碳电池等。

不同种类蓄电池的优缺点比较

种类	优缺点
AGM密封铅蓄电池	1.循环充电能力高，使用寿命约2-3年。2.在整个使用寿命周期内具有更高的电容量稳定性。3.低温性能更可靠。4.降低事故风险，减少环境污染风险5.维护很简单，减少深度放电。
GEL胶体密封铅蓄电池	1、使用寿命长约5年左右。2、胶体铅酸蓄电池的自放电性能好。3、胶体铅酸蓄电池在严重缺电的情况下，抗硫化性能很明显。4、胶体铅酸蓄电池在严重放电情况下的恢复能力强。5、胶体铅酸蓄电池抗过充能力强。6、胶体铅酸蓄电池后期放电性能好。
铅碳电池	铅碳电池使用寿命长约5-8年左右，是一种新型的超级电池，是将铅酸电池和超级电容器两者合一:既发挥了超级电容瞬间大容量充电的优点，也发挥了铅酸电池的比能量优势，且拥有非常好的充放电性能。而且由于加了碳(石墨烯)，阻止了负极硫酸盐化现象，改善了过去电池失效的一个因素，更延长了电池寿命。
锂电池	使用寿命长约10年左右，重量轻、储能容量大、功率大、无污染、寿命长、自放电系数小、温度适应范围广

考虑到负载条件、使用环境、使用寿命及成本因素，一般选择GEL胶体铅酸免维护电池。用户千万不要因贪图便宜而选择劣质电池，因为这样做会影响整个系统的可靠性，并可能因此造成更大的损失。

（2）、蓄电池的检查

 蓄电池都会有自放电现象（SELF-DISCHARGE），如果长期放置不用，会使能量损失掉，因此需定期进行充放电。工程技术人员可以通过测量电池开路电压来判断电池的好坏，以12V电池为例，若开路电压高于12.5V，则表示电池储能还有80%以上，若开路电压低于12.5V，则应该立刻进行补充充电，若开路电压低于12V，则表示电池存储电能不到20%，电池已处于“弹尽粮绝”的地步。

免维护电池由于采用吸收式电解液系统，在正常使用时不会产生任何气体，但是如果用户使用不当，造成电池过充电，就会产生气体，此时电池内压就会增大，会将电池上方的压力阀顶开，严重的会使电池鼓胀、变形、漏液甚至破裂，这些现象都可以从外观上判断出来，如发现上述情况应立即更换电池。

（3）、使用和保养

虽然免维护电池在使用时不需要人工进行专门的维护工作，但是在使用时还是有一定的要求，如果使用不当会影响电池的使用寿命。影响电池使用寿命的因素有以下几点：安装、温度、充放电电流、充电电压、放电深度和长期充电等。

  电池安装:电池应尽可能安装在清洁，阴凉、通风、干燥的地方，并要避免受到阳光、加热器或其他辐射热源的影响。电池应正立放置，不可倾斜角度。每个电池之间端子的连接要牢固。

  环境温度:环境温度对电池的影响较大。环境温度过高，会使电池过充电产生气体；环境温度过低，则会使电池充电不足，这都会影响电池的使用寿命。因此一般要求环境温度在25℃左右。

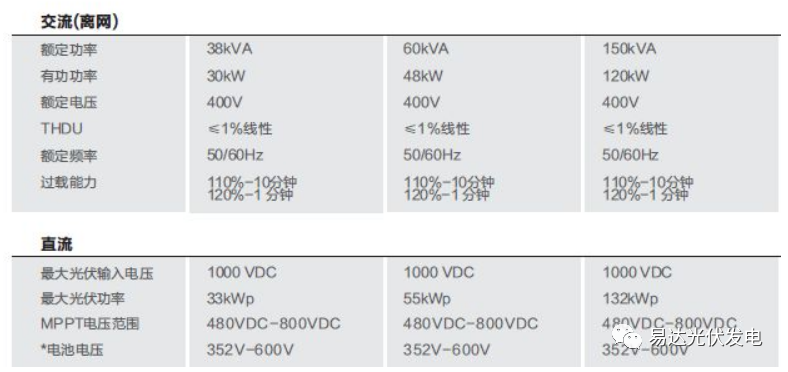

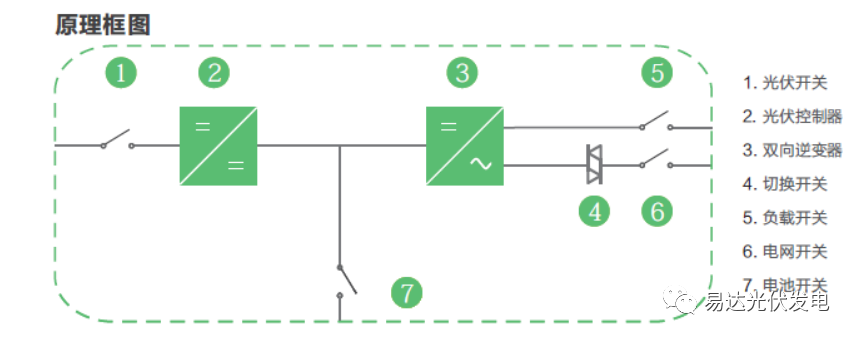

离网逆变器原理图和参数表

4、太阳能组件参数表

2、方案设计

客户要求：30KW系统，安装地点在长春，蓄电池存储能电量为150度

组件：单晶280W，数量108块，18串6并，工作电压570V，总功率30.24KW，在北京地区，平均每天能发电150度，效率0.8，每天可用电120度。

离网逆变器采用易达光电XD30控制逆变一体机，输出功率为30KW

1）采用胶体铅酸方案

2V400AH，250台，全部串联，电池组电压为500V。能储能200度电，可用150度电。胶体铅酸电池方案报价

	名称	型号	数量	单价	总价
1	离网逆变器	HPS 30	1台	51000元	5.1万元
2	组件/支架	280W	108块	4元/W	12.096万元
3	汇流箱	6进1出	1台	2500元	0.25万元
4	铅酸蓄电池	2V400AH	250台	600元	15万元
5	监控		1套	3000元	0.3万元



2）锂电池方案

锂电池组包括单体锂电池和BMS管理系统，设计使用寿命10年，厂家提供3年保修，质保期内出现故障，厂家免费维修或者更换。搭配易达光电的监控系统，可以监控到每个电芯的运行状态。

锂电池方案报价

	名称	型号	数量	单价	总价
1	离网逆变器	HPS 30	1台
2	组件/支架	280W	108块
3	汇流箱	6进1出	1台
4	锂电池组	150度电，500V	1套
5	监控		1套



系统电气原理图

15kW光伏离网系统方案

组件：多晶300W，工作电压36V，开路电压44.5V，工作电流8.4A。每一台逆变器用12块，总共36块， 3串4并，工作电压108V，总功率10.8KW，预计平时每天能发30度电。离网逆变器采用3台SPF 5000控制逆变一体机，输出功率为4KW。

	名称	型号	规格	数量
1	离网逆变器	SPF-5000	输入60-115Vdc，输出220Vac	3台
2	组件	300W	多晶 Vmp36V，Imp8.4A	36块
3	铅酸蓄电池	GEL	12V200AH	12pcs

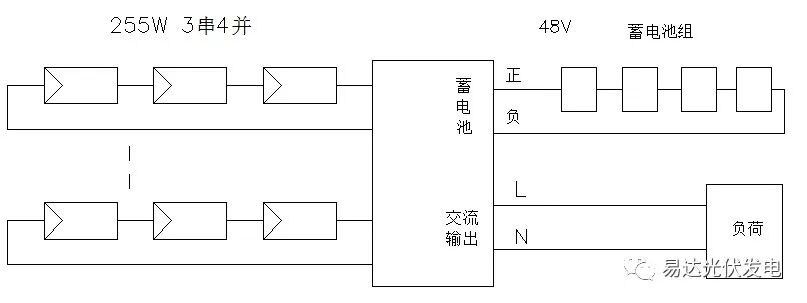

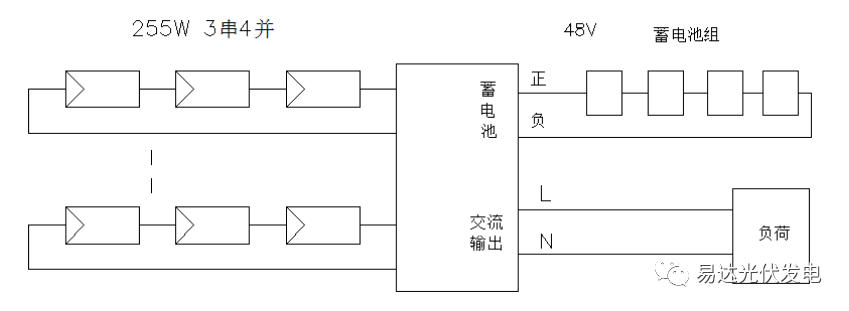

3K离网系统方案

组件：多晶255W，数量12块， 3串4并，总功率3.06KW，预计平时每天能发10-12度电。

离网逆变器采用易达光电SPF 3000控制逆变一体机，输出功率为2.4KW，可以带一台，冰箱，彩电，洗衣机等负载。
